WIELOKANAŁOWE INTERFEJSY POMIAROWE

Interfejsy serii AL154.. przeznaczone są do pomiaru, zapamiętywania oraz przesyłania pomierzonych danych do komputera, modem  na drukarkę lub do wewnętrznej pamięci.
W zależności od standardowych czujników dołączonych do analogowych wejść, interfejsy służą do pomiaru temperatury, ciśnienia, wilgotności, pH, przesunięcia, przepływu gazów lub cieczy itp.
Wejścia cyfrowe służą do pomiaru przepływu, cieczy, gazów, pomiaru radioaktywności, zliczania zdarzeń, częstotliwości itp. Standardowy format zapisu wyników pozwala przeprowadzić obróbkę danych za pomocą typowych programów  kalkulacyjnych.
 Więcej informacji.

Lista interfejsów (podstawowa) serii AL154..

    AL154DA05/AL154DA15
  • Od 16 do 32 wejść analogowych nieróżnicowych,
  • zakres napięciowy 0-100mV,
  • Od 8 do 32 źródeł prądowych,
  • 1 wyjście alarmowe.
  AL154RE03 opis.
  Od 1 do 16 wejść pomiarowych 0-1V
  Czas próbkowania  1ms do 15min.
  • Wejścia START/STOP cyfrowe.
  • Wejścia START/STOP analogowe.
  • Oprogramowanie WIN 9X,NT,....

    • Zobacz również AL154OS04 AL154OS04

     AL154DA04/AL154DA14
  • 8 wejść analogowych różnicowych, zakres napięciowy 0-100mV,
  • 8 źródeł prądowych,
  • 2 liczniki impulsów (..DA04L). Częstość < 6 imp/sek,
  • 1 licznik, 1 wyjście alarmowe(..DA04A).
     AL154LI02.8.8
  • 8 wejść analogowych nieróżnicowych,
  • zakres napięciowy 0-100mV,
  • 8 wejść licznikowych < 50imp/sek.

    AL154DA01/AL154DA11
  • 16 wejść analogowych nieróżnicowych,zakres napięciowy 0-100mV ,
  • 8/16 źródeł prądowych,
  • 1 wyjście alarmowe,
  • 1 licznik impulsów 10KHz,
     AL154LI02.16.8
  • 16 wejść analogowych nieróżnicowych,
  • zakres napięciowy 0-100mV,
  • 8 wejść licznikowych < 50imp/sek.

   AL154DA24
  • 4 wejścia analogowe różnicowe,
  • zakres napięciowy 0-100mV,
  • 4 źródeła prądowe,
  • 4 liczniki impulsów,(3x1500Hz+1x30khz).
 AL154LI06/AL154LI16
  • 24 wejścia licznikowe/cyfrowe.
Dane techniczne:
Zasilanie:                             przyłączany zasilacz 6-9V,
                                       wbudowany akumulator 3V6/700mA.
Komunikacja:                           RS232 lub USB1.1(z adapterem)
Szybkość transmisji:                   AL154DA.. 1200,2400,4800,9600.
                                       AL154OS.. 2400,4800,19200,38400.
                                       AL154RE.. 2400,4800,19200,38400,57600.
                                       (8 bitów danych,2 bity stopu).
Częstość pomiarów i wyświetlania:      2sek.
Częstość zapisów do pamięci:           AL154DA../LI.. od co 2 sek do 90min
                                       AL154RE..  od co 1ms do 15min.
                                       AL154OS..  od co 0.2ms do 90min.
Maksymalna ilość pamiętanych pomiarów: AL154DA.. 25000.
                                       AL154RE.. 130000/500000/700000.
                                       AL154OS..  25000/130000/500000.
Mierzone wartości:                     średnie lub chwilowe.
Czas pracy z zasilaniem akumlatorowym: od 4 do 20 godz.(30dni dla AL154LT02).
Napięcie referencyjne:                 5.00V (zasilanie czujników mostkowych.
Źródła prądowe.                        0.4mA,1mA,1,4mA,2mA.
Zakres pracy wejść różnicowych:        od -10 do +5V .
Wejścia analogowe:                     napięciowe,prądowe 0-20mA,4-20mA,PT100,mostkowe.
                                       rezystancyjne, termoparowe.
Przetwornik pomiarowy:                 12bit lub 16bit 25us.
Wejścia licznikowe:                    przepływomierze wiatraczkowe,liczniki zdarzeń,
                                       pomiary częstotliwości.
Wymiary zewnętrzne:                    196mm/80mm/400mm.
Ciężar:                                450g

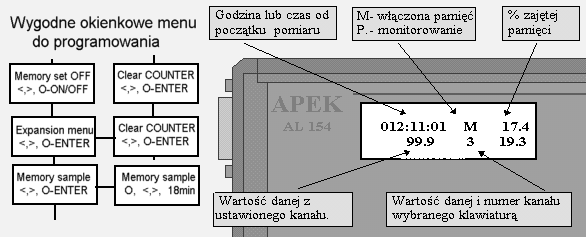

 Programowanie konfiguracji interfejsu ( tzn. ustalenie funkcji całego  przyrządu  oraz  parametrów  poszczególnych kanałów ) odbywa  się  przy  pomocy  klawiatury  interfejsu  lub  komputera przyłączonego do interfejsu przez łącze RS232 lub USB. Programowanie z komputera polega na przesłaniu odpowiedniej sekwencji  rozkazów  zrozumiałej przez przyrząd.
Każdy interfejs posiada domyślne ustawienia tz. konfigurację fabryczną, opisaną w instrukcji obsługi.
Do programowania interfejsu, prezentacji pomiarów i archiwizacji służą programy (WINDOWS 9X, NT, lub nowsze.) APEK Użytkownik, Apek Operator, Apek Rejestrator.
